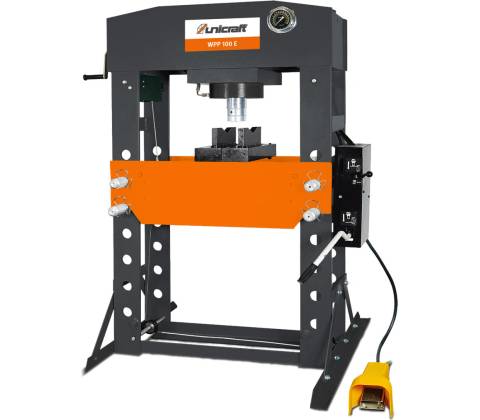

Unicraft WPP 100 E

Sila a variabilita v každom detaile

Hlavné prednosti

Hydraulický lis Unicraft® WPP 100 E je skonštruovaný pre maximálnu všestrannosť. Vďaka kombinácii ručného a pneumatického pohonu (vyžaduje pripojenie ku kompresoru) umožňuje obsluhe voliť medzi rýchlym nájazdom piestu a vysoko citlivým lisovaním. Piest je osadený integrovanou vratnou pružinou, ktorá po uvoľnení tlaku automaticky zaistí návrat do východiskovej polohy, čím výrazne zrýchľuje pracovný cyklus. Robustný, precízne zváraný rám pohlcuje všetky pnutia, zatiaľ čo veľký glycerínový manometer umožňuje presné sledovanie lisovacej sily v každom okamihu. 01

Tlaková sila 1000 kN

Obrovský výkon 100 ton dovoľuje bezpečnú prácu s najťažšími komponentmi stavebnej a poľnohospodárskej techniky. 02

Kombinované ovládanie

Nožný pneumatický pedál uvoľňuje obe ruky na manipuláciu s obrobkom, ručná páka potom slúži na finálne jemné lisovanie. 03

Obojstranná pružina

Piest sa po práci sám vracia nahor, čo eliminuje nutnosť ručného zdvíhania a šetrí čas aj silu obsluhy. 04

Zváraný rám

Celistvá zváraná konštrukcia zaručuje vyššiu tuhosť a stabilitu v porovnaní so skrutkovanými modelmi. 05

Priemyselný manometer

Veľký budík s jasnou stupnicou dovoľuje precízne odčítanie tlaku, čo je kľúčové pre certifikované montážne procesy. 06

Široký pracovný priestor

Vnútorná šírka 787 mm a nastaviteľná výška až do 813 mm umožňujú vkladanie rozmerných zvarencov a rámov.

Oblasti nasadenia

Kde WPP 100 E exceluje

Servis ťažkých nákladných vozidiel Lisovanie ložísk a puzdier hriadeľov Rovnanie deformovaných dielov Školské dielne a učilištia Skúšky zvarových a materiálových vzoriek Zámočnícka a kováčska výroba Montážne práce v kovopriemysle

Technický list

Špecifikácia stroja

Lisovacia sila 100t Maximálny výkon Čo to znamená? Sila, ktorou piest pôsobí na obrobok. 100 ton je ideálna na zalisovanie aj veľmi tesných industriálnych lícovaní.

Hydraulický systém pracuje s piestom s priemerom 96 mm pre optimálny prenos tlaku.

Zdvih piestu 300mm Pracovný rozsah Čo to znamená? Dĺžka, o ktorú sa piest dokáže vysunúť. 300 mm ponúka dostatok priestoru pre väčšinu deliacich a lisovacích prác.

Rýchlosť spúšťania piestu je nastavená na 3,33 mm/s pre bezpečnú a kontrolovanú manipuláciu.

Hmotnosť 666kg Stabilita rámu Čo to znamená? Vysoká vlastná váha zaručuje, že sa lis pri 100 tonách neprehýba ani nekrúti, čo je zásadné pre presnosť.

Masívne rozmery základne 1199 × 990 mm zaisťujú skvelú stabilitu na dielenskej podlahe.

Pneumatika 7,5 – 8,5 bar Pracovný tlak Čo to znamená? Na využitie nožného pedála je nutné pripojenie k bežnému dielenskému rozvodu stlačeného vzduchu.

Spotreba vzduchu sa pohybuje okolo 200 l/min, čo zvládne väčšina stredne veľkých kompresorov.

Hydraulický systém a výkon

Maximálna lisovacia sila 100 ton

Stroj disponuje obrovskou silou 1000 kN, vhodnou na priemyselné nasadenie.

Olejová náplň lisu 5 litrov

Kompaktný uzavretý okruh vyžadujúci minimálnu údržbu.

Piest s vratnou pružinou Integrovaná vo vnútri piestu

Zaisťuje bleskový návrat piestu do hornej polohy po povolení vypúšťacieho ventilu.

Pracovný priestor a rozmery

Maximálna pracovná šírka 787 mm

Svetlá vzdialenosť medzi zvislými stĺpmi rámu lisu.

Pracovná výška (min/max) 113 mm – 813 mm

Rozsah nastavenia stola umožňuje prácu s malými dielmi aj s vysokými hriadeľmi.

Celkové rozmery (ŠxVxH) 1199 × 1848 × 990 mm

Industriálne rozmery zodpovedajúce stabilite a nosnosti 100 ton.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Doručená zostava

Rozsah dodávky 1

Unicraft® WPP 100 E

Základná jednotka 100t lisu s manometrom a pedálom 1× 2

Súprava prismatických blokov

Masívne hranoly v tvare V pre fixáciu hriadeľov a guľatiny 1× sada 3

Ručná páka

Pre jemné ovládanie hydraulickej pumpy 1×

Často kladené otázky

Otázky a odpovede 01Môžem lis používať aj bez kompresora?

Áno, model WPP 100 E je vybavený klasickou ručnou pumpou. Pokiaľ nemáte k dispozícii stlačený vzduch, môžete tlak vyvíjať ručnou pákou. Nožné ovládanie cez pedál je však oveľa rýchlejšie a pohodlnejšie. 02Na čo slúžia prismatické bloky v balení?

Tieto hranoly sú nevyhnutné, ak potrebujete rovnosť alebo lisovať okrúhly materiál, ako sú hriadele, rúrky alebo čapy. Hranoly zaistia, že sa guľatina pod tlakom nezmäkne, čo je kľúčové pre bezpečnosť aj presnosť práce. 03Je nutné tento lis kotviť k podlahe?

Pri hmotnosti 666 kg je lis veľmi stabilný. Avšak z hľadiska bezpečnosti práce a eliminácie akéhokoľvek pnutia rámu pri maximálnom tlaku 100 ton dôrazne odporúčame lis ukotviť pomocou kotevných skrutiek do betónového základu.

Rada špecialistu Tomek Náradie:

WPP 100 E je poctivý kus ocele pre tých, ktorí nepotrebujú plnú elektrohydrauliku, ale vyžadujú vysokú pracovnú silu. Na dosiahnutie najlepších výsledkov odporúčam pravidelne čistiť a premazávať piestnicu a vodítka pracovného stola. Pokiaľ budete využívať nožné pneumatické ovládanie, dbajte na to, aby bol stlačený vzduch čistý a suchý (používajte filtračnú jednotku). Kvalitná úprava vzduchu radikálne predĺži životnosť tesnenia pneumatického piestu. Pri lisovaní ložísk sa vždy uistite, že tlak pôsobí kolmo – predídete tým poškodeniu sedla ložiska aj piestu lisu.
